Instalação de tweeters nas portas traseiras

Mensagem por JoaoTO em Qua 12 Out 2016 - 23:54

Este DiY tem como objectivo ensinar o pessoal a instalar tweeters nas portas de trás das vossas viaturas, caso estas não tragam já de origem.

O material necessário é o seguinte:
Manga termo-retratil
X-acto
Chave Torx 20
Fita isoladora
Estanho
Ferro de estanhar
2 tweeters
Fio de coluna de cores diferente

Passo 1
Para realizar esta operação é necessário remover a forra da porta que é composta por 2 parafusos na parte de baixo da porta e dois parafusos na parte onde se segura a porta para abrir ou fechar. Estes parafusos são torx20. (o vidro da porta deve encontrar-se em BAIXO)



Passo 2
Desencaixar o triângulo de plástico que fica perto do vidro, basta puxar (é fixado por 3 molas de encaixe rápido de pequenas dimensões).


Passo 3
Remover a forra da porta, a forra alem dos parafusos é encaixada na chapa por 4 molas de encaixe rápido (duas de cada lado e uma em baixo e outra em cima) basta puxar e a força deve ser efectuada o mais próximo possível das molas. Quando as molas estiverem todas soltas tem de se desencaixar a forra da zona onde passa o vidro (o vidro continua em baixo) enfiar os dedos na cavidade do vidro e puxar a borracha para cima com força.

Passo 4
Retirar o cabo de abertura da porta e o fio de abertura dos vidros (caso tenha vidros eléctricos). Neste ponto a forra da porta está totalmente da chapa do carro.

Passo 5
Remover a coluna da porta, é fixada por 3 parafusos torx20 e depois de os remover é só desligar a ficha da coluna.

Passo 6
Preparar os tweeters:

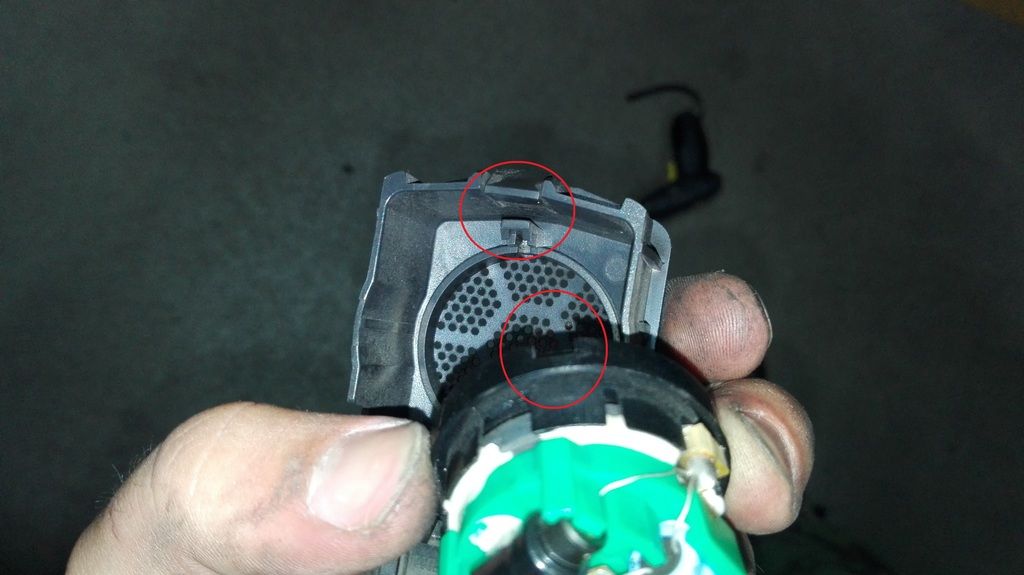

A cablagem deve ter cumprimento suficiente para chegar até a coluna, caso não tenham comprimento suficiente têm de acrescentar (usar o ferro de estanhar e o estanho). Estes fios que vão ligar na zona da coluna podem passar até pela borracha que se encontra ao lado da coluna, têm de fazer um pequeno corte ou buraco para estes passarem. Depois é só ligar as cores dos fios dos tweeters aos fios que vão a coluna. A cablagem dos tweeters pode fixar-se no mesmo sitio onde se fixam os fios dos vidros eléctricos. Montar a coluna e verificar se tudo funciona e depois é só encaixar o tweeter no lugar como mostra a imagem.
Seta branca -> cablagem que liga a coluna
Seta vermelha ->instalação de som da porta
Seta verde -> cablagem do tweeter







Caso tenham de acrescentar fio:


Passo 7 montar a porta pelo processo inverso.

Alguma questão relacionada com esta alteração comentem que eu tento ajudar o melhor possível. Caso alguém queira o conjunto já pronto a aplicar está disponível para venda na secção de vendas do forum.
